一站式PCBA加工廠家今天為大家講講PCBA拼板分板設計規范有哪些?PCBA拼板分板全流程解析。在電子產品制造領域，合理的拼板設計與分板工藝直接影響生產效率和產品質量。我們將為您解析專業級拼板分板的核心要點。

　　PCBA拼板分板全流程解析

　　一、PCBA拼板設計規范

　　1. 標準化尺寸匹配

　　- 根據SMT設備進板規格設計拼板尺寸

　　- 常規建議拼板尺寸控制在250mm×150mm以內

　　- 保留≥5mm工藝邊并設置定位孔

　　2. V-CUT與郵票孔設計

　　- V型槽適用于直線分板，深度控制在板厚1/3

　　- 郵票孔設計需保持0.8-1.2mm間距

　　- 混合式設計滿足異形板分板需求

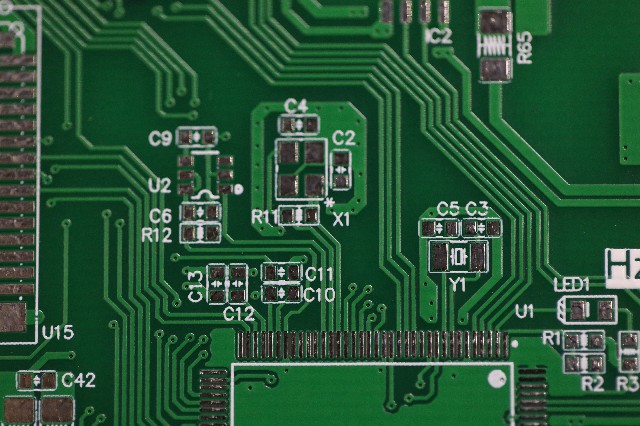

　　3. 元件布局優化

　　- 關鍵元件距離分板線≥3mm

　　- 避免在分板線附近放置精密元器件

　　- 特殊元件需預留應力緩沖空間

　　二、自動化分板工藝流程

　　1. 激光分板機：±0.05mm精度，無機械應力

　　2. 銑刀分板系統：支持復雜形狀分板

　　3. 在線AOI檢測：實時監控分板質量

　　三、分板工藝質量控制要點

　　1. 分板后毛刺控制≤0.2mm

　　2. 板邊平整度誤差<0.1mm/m

　　3. 實施100%電性能測試

　　4. 顯微檢測焊點完整性

　　四、技術優勢

　　- 20年工藝數據庫支持智能拼板設計

　　- 日產能達500萬點位的SMT生產線

　　- IPC-A-610G標準品控體系

　　- 支持1-64層高精密板加工
