一站式PCBA加工廠家今天為大家講講SMT加工中的AOI與SPI檢測技術有什么區別？AOI與SPI在SMT加工中的重要性。在電子制造行業，SMT加工的精度和質量直接影響產品的性能和可靠性。為了確保電子產品的高質量生產，AOI(自動光學檢測) 和 SPI(錫膏檢測) 技術已成為SMT生產線的核心檢測手段。本文將詳細介紹這兩種檢測技術的定義、工作原理、應用及其在電子制造中的重要性。

　　一、SPI(錫膏檢測)技術：精準控制焊接基礎

　　1. SPI的定義與原理

　　SPI(Solder Paste Inspection)是對印刷到PCB板上的錫膏厚度、面積和體積等參數進行檢測的自動化設備。通過激光、光學或3D成像技術，SPI系統能夠?qū)崟r(shí)檢測PCB焊盤上的錫膏質量，確保每個焊點具備理想的焊接條件。

　　2. SPI的應用場景

　　- PCB錫膏印刷檢測：確保焊盤上的錫膏均勻、厚度適中，避免過多或過少導致虛焊或短路。

　　- 元器件焊接前的質量控制：為貼裝環節提供可靠的數據參考，降低缺陷率。

　　3. SPI的優勢

　　- 提高焊接可靠性：焊接缺陷多源于不良的錫膏印刷，SPI能夠提前發現問題，減少報廢率。

　　- 減少返工成本：實時檢測與修正，避免后續生產中發生焊接故障。

　　- 提升生產效率：優化錫膏印刷工藝，提高SMT生產線的穩定性。

　　二、AOI(自動光學檢測)技術：智能化品質保障

　　1. AOI的定義與原理

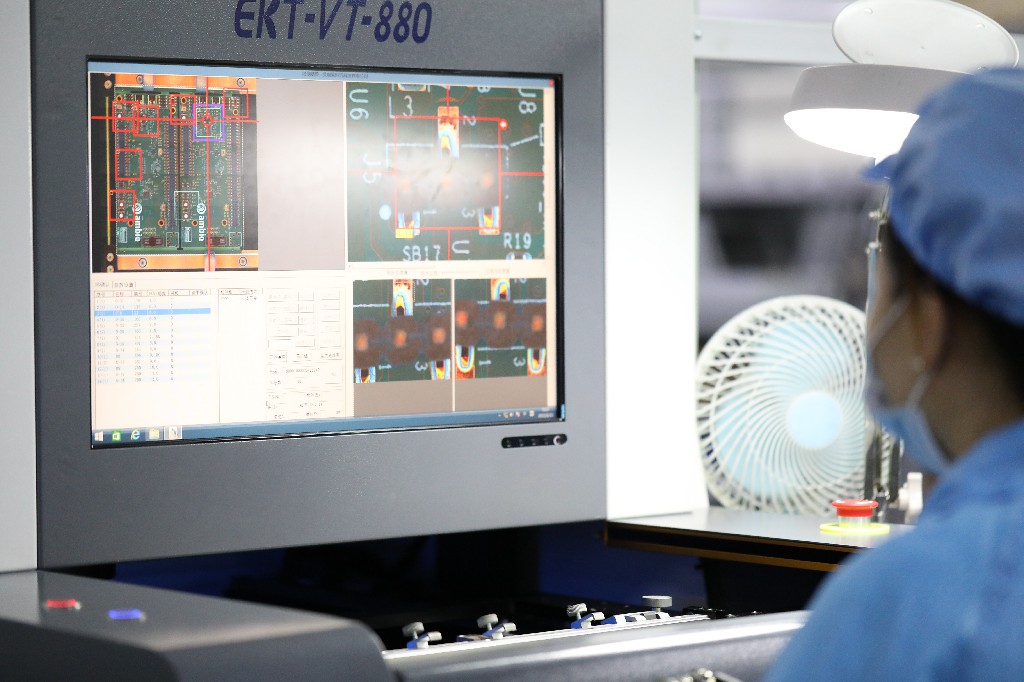

　　AOI(Automated Optical Inspection)是通過高分辨率攝像頭和圖像處理算法對已貼裝的PCB進行檢測。通過比對PCB的圖像與標準模板，系統能夠自動識別元件的缺失、錯位、極性錯誤及焊接缺陷。

　　2. AOI的應用場景

　　- 貼片后檢測(Post-SMT)：檢測元器件的位置、角度、極性等裝配質量。

　　- 回流焊后檢測(Post-Reflow)：檢查焊點質量，識別虛焊、連錫等焊接缺陷。

　　3. AOI的優勢

　　- 高檢測精度：可檢測到小至微米級的焊點缺陷和器件錯位。

　　- 全自動化流程：無需人工干預，檢測速度快，適合批量生產。

　　- 生產追溯性與數據分析：檢測結果可保存與追蹤，支持生產數據分析與質量改進。

　　三、AOI與SPI在SMT加工中的重要性

　　在SMT加工中，AOI與SPI共同構成了一套完整的質量控制體系：

　　- 前期預防：SPI檢測錫膏印刷質量，避免焊接基礎問題。

　　- 過程控制：AOI實時監測貼裝和焊接工藝，發現裝配與焊接缺陷。

　　- 質量提升：雙重檢測大幅降低返修率，提高成品的可靠性與客戶滿意度。

　　通過將這兩項技術深度集成到SMT生產線上，電子制造商可以實現零缺陷目標，全面提高生產線的效率與良品率，從而增強市場競爭力。
