一站式PCBA加工廠家今天為大家講講SMT加工中的常見質量問題有哪些?SMT加工檢查方法及注意事項。隨著電子產品小型化和高集成化的發展趨勢，SMT在電子制造中扮演了越來越重要的角色。SMT加工質量不僅影響產品的使用壽命，更關乎品牌的市場競爭力，因此，確保SMT加工的質量至關重要。

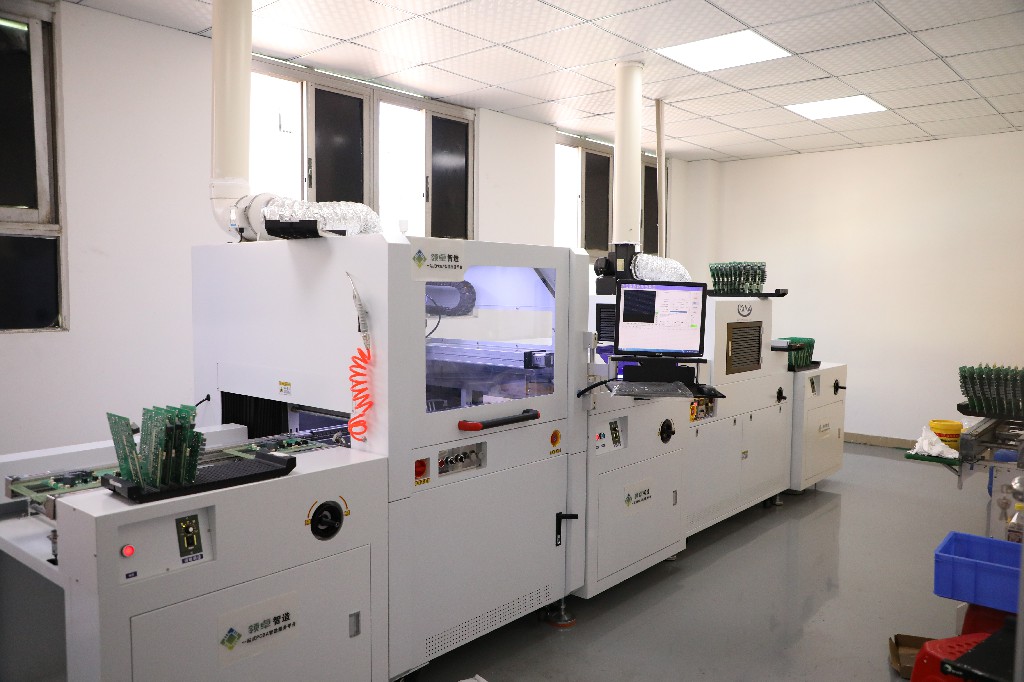

　　SMT加工基本流程及重要性

　　SMT加工主要包括以下步驟：

　　1. 絲網印刷：在PCB(印刷電路板)焊盤上印刷焊膏，使得元器件可以通過焊膏與焊盤形成良好連接。

　　2. 貼片：利用貼片機將表面貼裝元器件(SMD)準確放置在印刷焊膏的焊盤上。

　　3. 回流焊接：通過回流焊爐對焊膏加熱，使其融化并凝固，固定元器件。

　　4. 質量檢測：通過自動光學檢測(AOI)、X射線檢查(X-Ray)等方法檢測貼片和焊接的準確性和質量。

　　以上流程中的每一個步驟都直接影響成品的可靠性和穩定性。尤其在大批量生產中，SMT加工過程中潛在的質量問題會對產品合格率造成直接影響，因此，需要在加工過程中進行嚴格的質量控制和檢查。

　　SMT加工中的常見質量問題及解決方法

　　1. 焊點不良

　　問題描述：焊點不均勻、虛焊、裂紋、錫珠等問題。

　　解決方法：通過控制焊膏厚度和印刷壓力來確保焊點的均勻性;回流焊溫度曲線要根據元件和PCB材質進行調整，避免過高或過低的焊接溫度。

　　2. 元件偏移

　　問題描述：元件位置偏移或者傾斜，導致焊接后接觸不良或短路。

　　解決方法：在貼片環節中，校準貼片機和調整元件擺放精度，同時定期進行設備維護，確保貼片機定位精度。

　　3. 焊膏印刷缺陷

　　問題描述：焊膏印刷厚度不均、焊膏粘附到非焊盤區域，容易導致焊接缺陷。

　　解決方法：控制絲網印刷機的刮刀壓力和速度，同時在操作過程中檢查焊膏的粘度和印刷模板的清潔度。

　　4. 連錫或錫珠

　　問題描述：相鄰的焊點之間形成錫橋，容易導致短路問題。

　　解決方法：調整焊膏的粘度和焊盤間距，優化回流焊溫度曲線，避免焊接過程中的過度溢流。

　　5. 立碑效應

　　問題描述：小型片狀元件一端翹起或“立”起來，造成焊接不良。

　　解決方法：在貼片和回流焊接中控制溫度變化，以避免由于熱不均導致的焊膏熔化不均勻。

　　實用的SMT加工檢查方法及注意事項

　　在確保SMT加工質量的過程中，除了需要控制好每一個環節的操作外，還需采用合適的檢查手段來發現并解決潛在問題。以下是一些有效的檢查方法和注意事項：

　　1. 焊膏檢查

　　焊膏印刷是影響SMT質量的關鍵環節，印刷過程中的偏差可能會導致后續焊接中的各種缺陷。焊膏檢查需要關注以下要點：

　　- 印刷厚度：通過焊膏厚度測量儀器檢查焊膏厚度是否均勻，確保焊點強度和可靠性。

　　- 圖形完整性：觀察焊膏在焊盤上的印刷圖形是否完整，避免斷裂或偏移。

　　- 位置精度：利用AOI系統檢測焊膏位置，確保焊膏完全覆蓋焊盤區域。

　　2. 貼片檢查

　　貼片工藝中元件的位置、角度和方向直接影響焊接的成功率。檢查貼片質量需重點關注以下方面：

　　- 元件位置：利用AOI檢測系統，檢查貼片位置偏差是否符合標準，確保所有元件準確放置在焊盤上。

　　- 極性與方向：對極性元件進行極性方向的檢查，避免由于極性錯誤導致的電路故障。

　　- 元件完好性：檢查元件外觀，防止有損壞或污染的元件進入焊接環節。

　　3. 焊接質量檢查

　　回流焊接是SMT加工中重要的固化工藝，焊接質量決定了元件和PCB之間的連接牢固性。焊接質量的檢查需重點關注以下內容：

　　- 焊點形狀：理想的焊點應呈光滑的弧形，表面無裂紋、氣泡，焊點厚度均勻。

　　- 錫珠和錫橋：利用AOI和X-Ray檢查系統，檢測焊點之間是否有錫橋或錫珠形成的短路現象。

　　- 焊點強度：進行拉力測試，驗證焊點的附著力和牢固性，特別適用于承受應力較大的元件。

　　4. 產品功能檢測

　　SMT加工完成后，對產品的電氣性能和功能進行檢查，以確保電路板能夠正常工作。功能檢測可在電氣測試臺進行，包括以下項目：

　　- 短路和開路測試：檢查PCB焊接后的電氣連接，確保無短路、開路現象。

　　- 靜態和動態測試：在模擬工作條件下，測試PCB的電氣性能，確保穩定可靠。

　　5. 注意事項

　　- 清潔維護：在生產過程中，定期清潔絲網印刷模板、貼片設備和回流焊設備，確保設備潔凈度，以防污染焊膏和PCB表面。

　　- 溫度曲線設置：合理調整回流焊溫度曲線，根據不同元件和PCB的特性選擇適合的溫度，防止元件損壞。

　　- 設備校準：定期對AOI、X-Ray等檢測設備進行校準，確保檢測精度。
